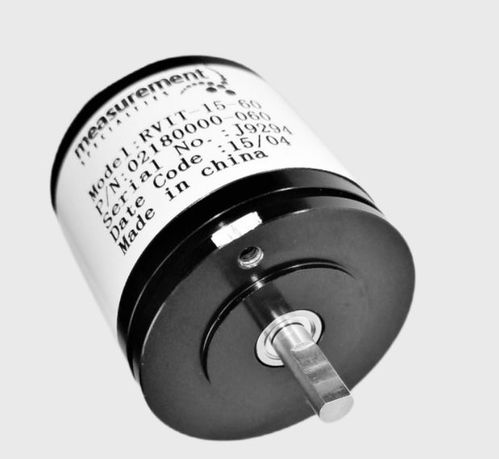

角度位移傳感器，通常簡稱為角度傳感器，是一種用于精確測量物體旋轉角度或角位移的精密電子設備。它將機械旋轉的角度量轉換為電信號（如電壓、電流、數字脈沖或特定協議數據），從而實現對旋轉位置、速度甚至加速度的監測與控制。其核心功能是檢測并反饋旋轉運動的信息，是現代自動化、機器人、航空航天、工業制造和汽車電子等領域不可或缺的關鍵元件。
一、 角度位移傳感器的基本原理
角度傳感器的工作原理基于多種物理效應，主要目標是建立一個與旋轉角度成確定比例關系的輸出信號。常見的轉換原理包括：
- 電位計式（電阻式）：通過滑動觸點在電阻元件上的移動來改變電阻值，輸出電壓與角度成比例。結構簡單、成本低，但存在機械磨損和壽命限制。
- 磁電式：利用霍爾效應或磁阻效應。旋轉的永磁體改變其相對于固定傳感芯片的磁場方向或強度，芯片輸出相應的電信號。非接觸、壽命長、抗污染。
- 光電式（光學編碼器）：通過光柵盤旋轉，使光路通斷，產生脈沖信號。分為增量式（測量相對位移）和絕對式（提供唯一位置碼）。精度極高，但結構相對復雜。
- 電感式/電容式：通過旋轉改變線圈間的互感或電容極板間的有效面積/距離，從而改變電學參數。
二、 角度位移傳感器的主要分類
根據不同的標準，角度傳感器有多種分類方式，以下是幾種核心的分類維度：
1. 按測量原理與輸出信號類型分類（最常用分類）
- 模擬式角度傳感器：輸出連續變化的模擬信號（如電壓、電流）。
- 電位計式角度傳感器：直接輸出與角度成比例的電壓。
- 同步器/旋轉變壓器（Resolver）：輸出模擬的正余弦信號，通過解算獲得角度。抗干擾能力強，常用于極端環境（如高溫、高振動）。
- 磁編碼器（模擬輸出型）：輸出與角度成正弦/余弦關系的模擬電壓。
- 數字式角度傳感器：輸出離散的數字信號。
- 增量式編碼器：輸出與角位移對應的脈沖序列，需參考零點才能確定絕對位置。用于測量轉速和相對位移。
- 絕對式編碼器：每個角度位置對應一個唯一的二進制編碼（如并行、串行SSI、或現場總線協議）。斷電后位置信息不丟失。
- 磁編碼器（數字輸出型）：集成ASIC芯片，直接通過I2C、SPI等接口輸出數字角度值。
- 智能傳感器：集成處理器，可輸出經過處理的數據或直接通過工業網絡（如CAN、PROFIBUS）通信。
2. 按工作方式分類
- 接觸式：如電位計，有物理接觸和磨損。
- 非接觸式：如磁電式、光電式、旋轉變壓器。無磨損、壽命長、可靠性高，是現代應用的主流。
3. 按測量范圍分類
- 單圈傳感器：測量范圍通常為0-360°。
- 多圈傳感器：可測量超過360°的旋轉，記錄總圈數和單圈內的角度，通常用于需要長行程定位的場合。
4. 按安裝與結構形式分類
- 軸型（中空軸/實心軸）：傳感器帶有軸，與被測軸通過聯軸器連接。
- 法蘭型/套筒型：傳感器殼體帶安裝法蘭或套筒，直接套在被測軸上。
- 模塊型/芯片型：無外殼的微型傳感芯片，集成到PCB上，用于空間受限的場合。
三、 應用領域
角度傳感器的應用極其廣泛：
- 工業自動化：機器人關節控制、數控機床轉臺、閥門開度控制。
- 汽車電子：方向盤轉角（EPS）、油門踏板位置、節氣門位置、懸架控制。
- 航空航天：舵面偏角、導航系統陀螺儀。
- 消費電子：云臺、游戲手柄、智能家居（如窗簾電機）。
- 新能源：光伏跟蹤系統、風機偏航變槳系統。
###
角度位移傳感器是連接物理旋轉世界與數字控制系統的橋梁。從簡單的電位計到精密的絕對式編碼器和智能磁芯片，其分類多樣，各有優劣。選擇時需綜合考慮測量精度、分辨率、可靠性、環境適應性、成本以及輸出接口需求。隨著技術的發展，集成化、智能化、高精度和小型化已成為角度傳感器的主要發展趨勢。
